按文獻〔1〕的規定, 法蘭和對夾連接的截流和調節流量用煙道蝶閥(圖1) 適用于公稱壓力≤PN016MPa 、公稱通徑≤DN3 000mm、溫度≤450 ℃、介質為空氣、含塵煙氣和工業煤氣等。煙道蝶閥適用于在規定范圍內調節流量和截流。

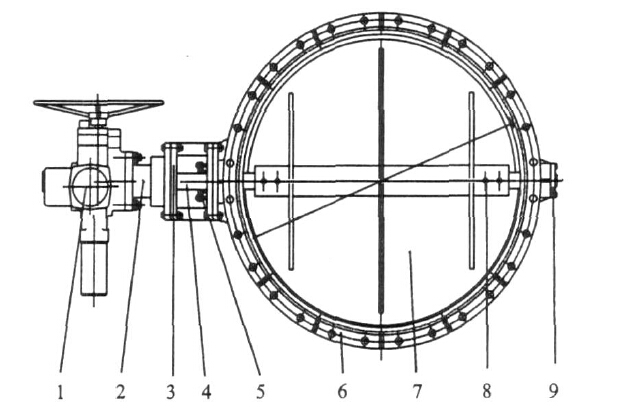

11 閥門電動裝置　21 隔熱套　31 傳動支座　41 蝶板軸 51 填料壓蓋　61 閥體　71 蝶板　81 緊定銷　91 端蓋

圖1 　電動煙道蝶閥

煙道蝶閥與金屬密封蝶閥〔2〕相比較, 在閥門的使用條件、結構和技術要求、泄漏率及其檢驗與試驗方法等方面均有所不同。金屬密封蝶閥最低標準E 級氣體最大允許泄漏率為200 ×DN (mm3/ s) 。煙道蝶閥最高標準A 級氣體最大允許泄漏率為
L 0 = K ×DN2 × P ×10 - 6

式中　L 0 ———最大允許泄漏率, Nm3/ h 。

K ———A 級泄漏系數

DN ———蝶閥公稱通徑, mm

P ———試驗壓力, MPa 。

從以上標準要求和計算公式分析, 煙道蝶閥A級泄漏率標準明顯大于金屬密封蝶閥E 級泄漏率標準。以DN1 200 口徑的蝶閥為例, 金屬密封蝶閥E 級標準最大允許泄漏率為
200 ×DN = 200 ×1 200
= 240 000mm3/ s
= 01014 4m3/ min
煙道蝶閥A 級標準最大允許泄漏率為(按016MPa 公稱壓力)
L 0 = K ×DN2 × P ×10 - 6
= 713 ×1 2002 × 600 000 ×10 - 6
= 8 143Nm3/ h
= 136Nm3/ min

由計算式分析, 煙道蝶閥與金屬密封蝶閥在結構設計和檢驗方法上有區別, 煙道蝶閥密封性要求明顯低于金屬密封蝶閥, 其調節特性與金屬密封蝶閥相似。
